Produkto apžvalga

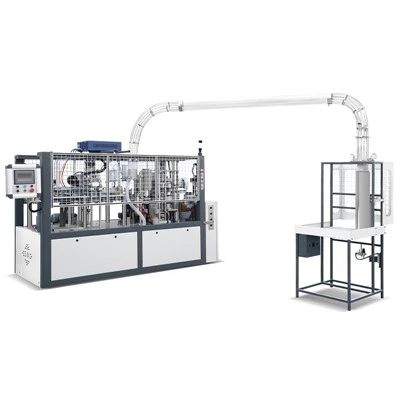

Vidutinio greičio vieno PE popierinio puodelio mašina yra pramoninė formavimo sistema, sukurta stabiliai ir nenutrūkstamai vienos pusės PE dengtų popierinių puodelių gamybai.
Jis integruoja popieriaus padavimą, terminį sandarinimą, dugno formavimą, raiželių sutvirtinimą, ratlankio užlenkimą ir automatinį krovimą į sinchroninį mechaninį ciklą. Kiekviena formavimo stotis veikia pagal fiksuotą laiko valdymą, užtikrinant stabilų geometrijos nuoseklumą ilgų gamybos procesų metu.
Šis modelis skirtas gamintojams, kuriems reikalinga kontroliuojama galia, nuspėjamas gamybos grafikas ir lankstus puodelio dydžio pritaikymas nepažeidžiant formavimo stabilumo.
Skirtingai nuo pagrindinės formavimo įrangos, ši sistema sukurta atsižvelgiant į mechaninio sinchronizavimo tikslumą, užtikrinant stabilų veikimą nepertraukiamo 24 valandų pramoninio darbo sąlygomis.
Pagrindiniai produkto pranašumai
Didelio{0}}stabilumo atvira-kameros pavaros sistema
Mašina naudoja atvirą-kumštelio indeksavimo struktūrą su sunkia-pavarų pavara, pakeičiančia grandine{2}}pagrįstas sistemas. Tai užtikrina stabilų mechaninį laiką, sumažina nusidėvėjimą ir sumažina ilgalaikės -priežiūros reikalavimus.
Karšto oro pusės sandarinimo sistema
Importuota karšto oro technologija užtikrina tolygų šilumos pasiskirstymą visoje PE dangoje, užtikrinant tvirtą sandarinimą nepažeidžiant popieriaus struktūros ir užkertant kelią nuotėkio rizikai.
Tiksli mikro{0}}tepimo sistema
Automatizuota alyvos -rūko tepimo sistema užtikrina kontroliuojamą judančių komponentų sutepimą, sumažindama gatavų puodelių užteršimo riziką ir pailgindama mechaninio tarnavimo laiką.
PLC valdymas su jutiklinio ekrano sąsaja
Programuojamas loginis valdiklis (PLC) valdo viso{0}}ciklo veikimą. Realaus laiko duomenys, įskaitant greitį, išvestį ir sistemos būseną, rodomi daugiakalbiame jutikliniame ekrane, kad būtų lengviau stebėti ir valdyti.
Vertikali sukamoji kelių{0}}stočių struktūra
Kompaktiškas rotacinis išdėstymas užtikrina nuoseklų sinchronizavimą visuose formavimo etapuose ir optimizuoja gamyklos ploto išnaudojimą.
Techninės specifikacijos
|
Prekė |
Specifikacija |
|
Gamybos pajėgumai |
70-90 puodelių/min |
|
Popieriaus medžiaga |
Vienu PE dengtas popierius (150–350 gsm) |
|
Puodelio dydžių diapazonas |
2 uncijos – 16 uncijos |
|
Maitinimo šaltinis |
220V / 380V, 50Hz / 60Hz |
|
Bendra galia |
4–6 kW |
|
Oro poreikis |
0,4–0,6 MPa |
|
Formavimo metodas |
Kam{0}}varomas nuolatinis sukimasis |
|
Šildymo sistema |
Karštas oras / pasirenkamas ultragarsas |
|
Mašinos svoris |
2600–3200 kg |
|
Mašinos matmenys |
2800 × 1400 × 1800 mm |
Mašinos struktūra
Popieriaus padavimo ir padėties nustatymo sistema
Šoninis sandarinimo ir terminio sujungimo mazgas
Dugno formavimo ir slėgio sistema
Riekelių sutvirtinimo modulis
Ratlankių vyniojimo ir automatinio krovimo sistema
Kiekvienas modulis veikia pagal vieningą mechaninę laiko nustatymo sistemą, kad išlaikytų stabilų sinchronizavimą per visą gamybos ciklą.
Darbo principas
Gamybos ciklas vyksta pagal fiksuotą mechaninę seką:
Automatinis popieriaus padavimas → šoninės siūlės terminis sandarinimas → cilindrinis puodelio formavimas → apatinio popieriaus įdėjimas ir presavimas → struktūrinių raiželių sutvirtinimas → ratlankio sulenkimas → automatinis krovimas
Visus etapus sinchronizuoja centrinė kumštelio pavaros sistema, užtikrinanti identišką formavimo laiką per nepertraukiamus ciklus.
Programos
Ši sistema tinka:
- Karštų gėrimų popieriniai puodeliai (kava, arbata, pieno gėrimai)
- Šaltų gėrimų popieriniai puodeliai maisto tiekimo operacijoms
- Gėrimų pakuočių gamybos linijos išsinešimui
- Vidutinio{0}}masto puodelių gamybos įrenginiai
- Lanksčios kelių{0}}dydžių gamybos aplinkos
Individualios inžinerijos parinktys
Mašiną galima konfigūruoti pagal gamybos reikalavimus:
• Puodelio dydžio įrankių konfigūracija
• Šildymo sistemos reguliavimas (terminės/ultragarsinės galimybės)
• Elektros sistemos pritaikymas individualiems poreikiams
• Išvesties krovimo konfigūracija
• Gamybos linijos integravimo sąsaja
Standartinis gamybos valdymas
Gamyba vadovaujasi struktūrinėmis inžinerinėmis valdymo sistemomis, apimančiomis:
Mechaninis sinchronizacijos kalibravimas:Vertikalus, kelių{0}}stočių sukamasis išdėstymas, kad būtų pasiektas tobulas laikas visuose formavimo etapuose.
Šiluminės sistemos stabilumo patikrinimas:Stebėti tolygų šilumos pasiskirstymą karšto oro purkštukuose, kad būtų užtikrintas nuoseklus PE aktyvavimas.
Elektros sistemos saugos konfigūracija:Išsamus PLC architektūros, jutiklinio ekrano sąsajos ir avarinio sustabdymo sistemų testavimas, kad atitiktų griežtus tarptautinius standartus.
Nepertraukiamo veikimo našumo patvirtinimas:Konstrukcijos tvirtumo ir dalių ilgaamžiškumo tikrinimas esant pilnos{0}}apkrovos gamybos būsenoms.
Pakavimas ir pristatymas
Tarptautiniam transportavimui kiekviena mašina yra apsaugota:
Antikorozinis paviršiaus apdorojimas
Smūgiams{0}}atspari apsauginė plėvelė
Struktūrinė fiksacija transporto stabilumui užtikrinti
Sustiprinta eksporto medinė pakuotė
Visi įrenginiai yra apsaugoti, kad būtų išlaikytas mechaninis išlygiavimas tolimais{0}}atstumais.
Dažnai užduodami klausimai
Kl .: Kaip ši mašina apsaugo nuo puodelio dugno nuotėkio?
A: „Sini Machinery“ pašalina dugno nuotėkį naudodama dviejų{0}}pakopų apatinio išankstinio-kaitinimo sistemą kartu su standžiu mechaniniu kumšteliu{2}}varomu raižymo įrankiu. Tai užtikrina vienodą terminį sukibimą ir tikslų slėgio pasiskirstymą per visą puodelio dugno perimetrą, užtikrinant patikimą sandarinimą.
Kl .: Ar ši mašina gali dirbti su vienu PE ir dvigubu PE dengtu popieriumi?
A: Šis konkretus modelis yra struktūriškai optimizuotas ir termiškai suderintas viengubu PE padengtu popieriumi, kuris idealiai tinka karštiems gėrimams. Jei naudojate dvigubą PE popierių, kuriam reikalingas ultragarsinis šoninės siūlės sandarinimas, peržiūrėkite mūsų specializuotą dvigubo PE mašinų seriją.
Kl .: Kiek laiko užtrunka, norint pakeisti kitokio dydžio puodelio formas?
A: Visas formos pakeitimas ir kalibravimas užtrunka maždaug 4–8 valandas, atlieka apmokytas technikas. Modulinė mūsų stočių konstrukcija leidžia operatoriams efektyviai keisti įtvarus, dugno pjaustytuvus ir garbanojimo štampelius, taip sumažinant veikimo prastovą.
Kl.: Kokia reguliari priežiūra reikalinga norint išlaikyti 70–90 vnt/min greitį?
A. Kasdieninė priežiūra apima popieriaus dulkių valymą nuo optinių jutiklių ir automatinio alyvos{0}}rūko lygio tikrinimą. Kassavaitiniai patikrinimai apima karšto oro purkštukų patikrinimą, ar nėra šiukšlių, ir kumštelio tepimo patikrinimą. Laikantis šios tvarkos, mašina nuolat palaiko vardinį greitį be ankstyvo mechaninio susidėvėjimo.
